面向云服务的移动中间件研究

来源：e-works

2013/12/18 13:15:44

本文研究基于云计算与SOA架构的移动应用，参照“云+端”的设计模式，移动设备以中间件的方式获取云服务。

众所周知，云计算服务端聚合了丰富的计算和存储资源，通过SOA技术将云计算资源以服务的形式发布出去，供不同的移动设备访问，解决移动环境资源受限的瓶颈。移动设备通过中间件获取云服务接口，充当移动设备和云服务端之间的桥梁，同时也是云服务的提供者和使用者。云服务中间件通过建立Web应用服务器实例，来屏蔽不同终端操作系统的异构性，提供统一的计算存储平台和运行环境。本文设计了一种面向移动设备的云服务中间件模型，其系统架构如图1所示。

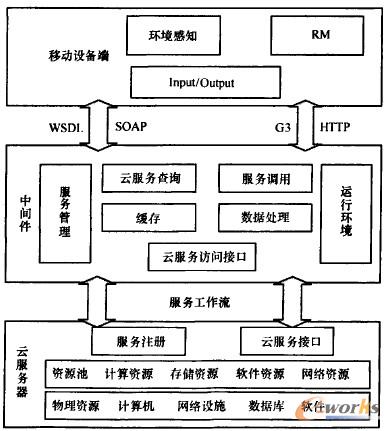

图1 系统架构

移动设备端的逻辑结构较为简单。Input/Output用于访问中间件，把用户输人的参数发出去，等待返回结果，在移动设备上显示出来。环境感知模块用于实时监控设备的网络状况、电池容量等，当到达一定闭值时，中断与中间件的连接。RM(record manager)用于保存数据记录，可以将云服务端返回的数据保存在本地的移动设备上，便于用户在网络中断后可以继续访问这些数据。

云服务器端主要业务逻辑体现在云服务注册中，将计算和存储资源以服务的形式发布出去，同时添加到云服务注册模块中，中间件层通过云服务接口对云服务进行访问。考虑到移动设备的弱处理能力，对云服务返回的复杂数据进行相应处理，使得适应终端显示。缓存模块主要用于对云服务端返回的大量数据进行临时存储，缓解终端接收的压力。

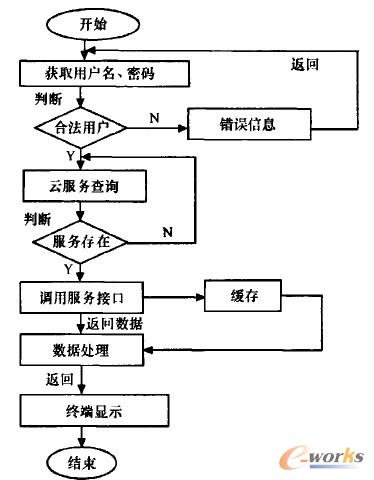

当中间件收到服务请求时，检索用户所要求的服务是否存在，如果请求的服务存在，就将云服务接口返回给服务调用模块，由它完成具体服务的调用。如果没有相对应的服务，表示服务不存在，给移动设备返回出错信息。访问流程如图2所示。
